泵站对吸水管的要求

点击数:25612012-10-25 11:02:35 来源: 盐邦泵业

泵站通常由吸水管路和压水管路组成,正确设计、合理布置与安装吸、压水管路,对于保证泵站的安全运行、节省投资与电耗有着重要的作用。

吸水管路通常处在负压下工作,所以对吸水管路的基本要求是不漏气、不积气和不吸气,为此常采用以下措施:

1)为保证吸水管不漏气,要求管材必须严密。因此,吸水管路一般采用钢管,钢管埋于土中时应涂沥青防腐层。采用铸铁管时,施工时接头一定要严密;

2)为保证吸水管不积气,吸水管应有沿水流方向连续上升的坡度i, 一般大于0.005,为避免产生气囊,应使沿吸水管线的******点在水泵吸人口的顶端。吸水管的断面一般应大于水泵吸人口的断面,吸水管路上的变径管可采用偏心渐缩管(即偏心大小头),保持渐缩管的上边水平,水栗进口应避免直接与弯头相连,应在二者之间加装一段直管。图8-21所示为吸水管几种正确和不正确的安装方法。

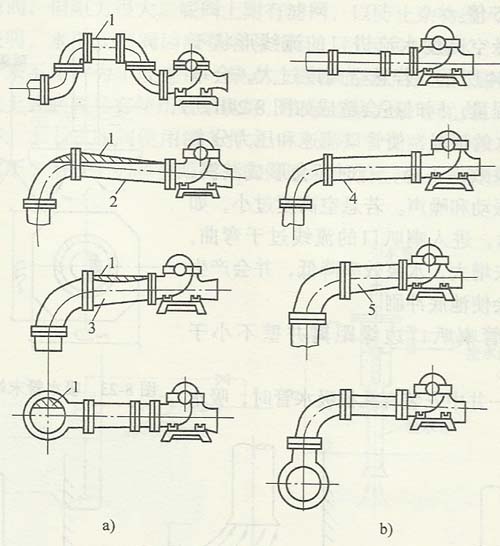

正确和不正确的吸水管安装图 a、不正确 b、正确 1一存气 2—向水栗下降
3—同心渐缩管 4一向水泵上升 5—偏心渐缩

3)不吸气。吸水管进口淹没深度不够时,由于进口处水流产生漩涡、吸水时带进大量空气。严重时也将破坏泵正常吸水。这类情形,多见于取水栗房在河道枯水位情况下吸水。为了避免吸水井(池)水面产生漩涡,使水泵吸入空气,吸水管进口在******水位下的淹没深度^应不小于0.5〜1.0m,如吸水管在吸水井中的位置图所示。若淹没深度不能满足要求,则应在管子末端装置水平隔板。水平隔板长为2Z)或3d,如吸水管末端的隔板装置图所示

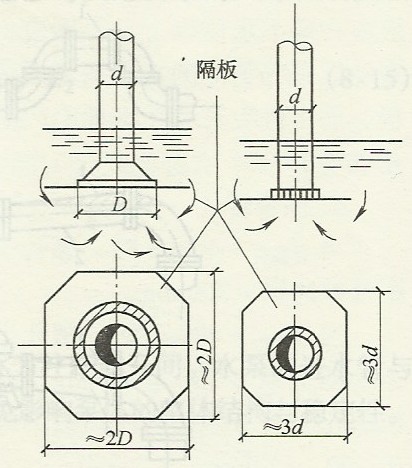

吸水管末端的隔板装置图

4)为了防止水泵吸人井底的沉渣,并使水泵工作时有良好的水力条件,应遵守以下规定:

a.吸水管的进口至池底的垂直距离(即悬空高度)宜采用0.6~0.8D,如下图所示:D为吸水管喇叭口(或底阀)扩大部分的直径,通常取D为吸水管直径的1.3〜1.5倍。

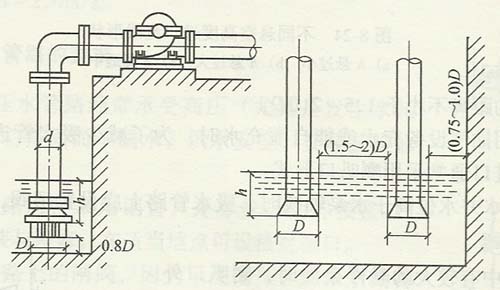

吸水管在吸水井中的位置

不同的悬空高度水流进口的流线形状不同,若悬空高度过大,会增加池深和工程量,同时还会造成单面进水的情况,使管口流速和压力分布不均匀,水泵效率下降,有时还会形成漩涡,使水泵产生振动和噪声。若悬空高度过小,进入喇叭口的流线过于弯曲,进口水头损失增大,水泵效率降低,并会产生漩涡,同时会使池底冲刷。

b.吸水管喇叭口边缘距离井壁不小于0.75〜1.0/)。

c.在问一'井中安装有几根吸水管时,吸水喇叭口之间的距离不小于1.5〜2.0D。

当泵采用抽气设备充水或能自灌充水时,为了减少吸水管进口处的水头损失,吸水管进口通常采用喇叭口形式。

5)当吸水井水位高于水泵轴线时,吸水管路上应设置闸阀,以利于水泵检修。

6)如水中有较大的悬浮杂质时,喇叭口外面需加设滤网,以防水中杂物进入水泵。当泵从压水管引水起动时,吸水管上应装有底阀。

底阀过去一般用水下式,装于吸水管的末端。底阀的种类很多,它的作用是使水只能吸入泵,而不能从吸水喇叭口流出,所以是一种止回阀,但阻力很大。底阀上附有滤网,以防止杂物进入泵堵塞或损坏叶轮。实践表明,水下式底阀因胶垫容易损坏,引起底闸漏水,须经常检修拆换,给使用带来不便。为了改进这一缺点,试验成功了水上式底阀。由于水上式底阀具有使用效果良好,安装检修方便等优点,因而设计中采用者日益增多。水上式底阀使用的条件之一,是吸水管路水平段应有足够的长度,一般应大于3倍以上的垂直距离,以保证泵充水起动后,管中能产生足够的真空值。

7)吸水管中的设计流速一般为:Z)yV<250mm时,为1.0〜1.2m/s;DN多250mm时,为1.2〜1.6m/s。

 在吸水管路不长且吸水地形高度不是很大的情况下,可采用比上述数值大些的流速,为1.6~2.0m/s。
